• 商品名稱：整體小孔板、內藏小孔板
• 添加時間：2019-10-22 14:55:11
• 推薦度：
•

 產品說明:

1、機翼型測風裝置
機翼測風裝置是目前國內電力行業一二次風量測量中運用廣的一種流量測量裝置，它與其它測風裝置比較有如下優點：
a、具有特的機翼線型，能產生較大的差壓，測量穩定。
b、采用雙機翼或多機翼結構，裝置本身長度短，并且所需上下游直管段也較短。
c、壓損較小，產生的壓損不超過差壓值的14%。
d、流束均勻穩定，對流體具有一定的整流作用。
e、安裝維護方便。
f、精度較高，在大流量的30～100%范圍內，誤差不超過2%。
型　　號：LGJT-A(法蘭聯接)
LGJT-B(焊接)
取壓方式：特殊取壓
適用壓力：≤1.6MPa
適用管徑：≥300mm
組件標準：行業標準
結構形式：(如右圖所示)

2、雙重文丘里管和插入式低壓損流量計
適用于各種方管或圓形管道的流量測量，它具有長期壓力損失J小，價格低廉，要求的直管段長度較短的特點，特別適用于大管徑大流量的測量。
型　　號：LGST LGFT
取壓方式：特殊取壓
適用壓力：≤6.4MPa
適用管徑：360～3000mm
組件標準：行業標準
結構形式：(如左圖所示)

3、均速流量計(阿牛巴流量計)
適用于各種方管或圓形管道的流量測量，它具有長期壓力損失J小，價格低廉，要求的直管段長度較短的特點，適用于大管徑大流量的測量，在風量測量中運用較廣。
型　　號：LGZT
取壓方式：特殊取壓
適用壓力：0.01～6.4MPa
適用管徑：25～3000mm
組件標準：行業標準
結構形式：(圓形、菱形如左圖所示)

4、1/4圓孔板錐形入口孔板和雙重孔板
對于管道雷諾數很小或介質粘度高的場合，應用孔板或噴嘴等來測量很難達到要求，而這些裝置正是專為此而設計的。
型　　號：LGEH LGEF LGRH LGYH
取壓方式：環室取壓 鉆孔取壓
法蘭取(D≥40)
適用壓力：≤1.6MPa
適用管徑：25～400mm
組件標準：行業標準
結構形式：(如左圖所示)

5、圓缺孔板和偏心孔板
圓缺孔板和偏心孔板適用于臟污介質的流量測量，它使含有沉淀雜質或懸浮雜質的介質更容易通過孔板，不會在孔板前端形成堆積而影響測量。
型　　號：LGQZ LGQF LGQJ
取壓方式：鉆孔取壓 法蘭取壓 徑距取壓
適用壓力：≤16.0MPa
適用管徑：50～2000mm
組件標準：行業標準
結構形式：(如左圖所示)

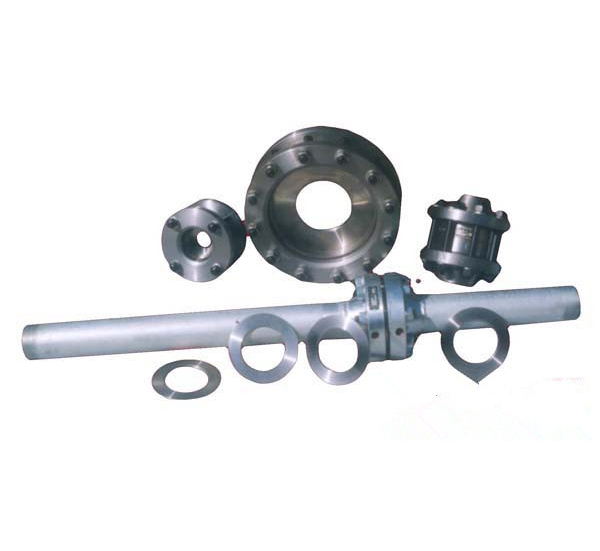

6、整體小孔板、內藏小孔板
小孔板適用管道內徑小于50mm的場合的流量測量。
型　　號：LGMZ LGNF
取壓方式：角接取壓 法蘭取壓
適用壓力：≤16.0MPa
適用管徑：15～50mm
組件標準：行業標準
結構形式：(如左圖所示)

7、高壓透鏡孔板
高壓透鏡孔板適用于壓力大于20MPa場合的流量測量，一般在化工和煉油部門的高壓場合應用較多。
型　　號：LGGH
取壓方式：角接取壓
適用壓力：≥20MPa
適用管徑：15～150mm
組件標準：行業標準
