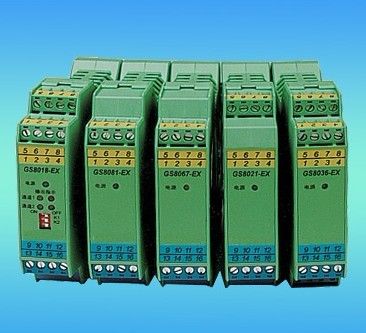

- 商品名稱：SWP20系列電壓/電流轉換模塊
- 添加時間：2019-10-22 15:12:56
- 推薦度：
介紹：
產品說明:
SWP20電壓/電流轉換模塊是一種小型化插裝式結構的轉換模塊。它將電壓（V或mV）、電流（mA）信號轉換成為與之成比例的隔離的1～5V DC或4～20mA DC輸出信號。
一、儀表特點
1、內部采用微處理進行數學運算，可對各種非線性輸入信號進行精度J高的線性矯正。配用SWP20SH顯示模塊，可將輸入信號所對應的測量值以數字方式方便直觀的顯示出來。
2、可選交直流兩種電源，變送輸出與主機隔離，具有1～5V DC或4～20mA DC輸出信號的選擇功能和斷線保護功能。
二、儀表參數及接線圖
| 型號SWP-201 202電壓/電流系列輸入信號模 擬 量 mV輸入: 3～100mV V輸入: 0～100V DC(J對值小于100V) mA輸入: 0～20mA DC特性參數設定由SWP20PCA編程器進行設定響應時間mV輸入：約500ms（時間常數）V、mA輸入：約100ms（時間常數）斷線保護斷線保護僅在mV輸入下提供共模抑制比50Hz時，大于120dB接線圖A：單路輸入型B：雙路輸入型 |
| 三、電壓/電流轉換模塊型譜表 |
| 型 號代 碼說 明SWP-20□－ □□－ □ - □- □- □電壓/電流轉換模塊輸入通道數12 單路雙路模塊功能IC 電壓/電流轉換輸入信號□ 參見"輸入信號"D一路輸出方式12 1～5V4～20mAD二路輸出方式0123456 無D二路輸出（可省略）D二路輸出為1～5V輸出D二路輸出為4～20mAD二路輸出為報警觸點控制D二路輸出RS-232通訊接口D二路輸出RS-485通訊接口D二路輸出為特殊規格供電方式NWTAC220V （可省略）DC24V供電AC90～260V供電（開關電源） |
| ★ 輸入信號刻度表 |
| 代碼輸入信號測 量 范 圍說 明輸入信號NmV輸入（ ）內記入0 ～ 100mV DC量程的輸入范圍0 ～ 100mV DC本表所列為大量程，用戶可在量程范圍內通過修改變送器內部參數確定量程范圍VV輸入 （ ）內記入0 ～ 100V DC量程的輸入范圍0 ～ 100V DCImV輸入（ ）內記入0 ～ 20mA 量程的輸入范圍0 ～ 20mA DC |
